Переносной однопозиционный трансивер быстрого развертывания

Внешний радиоволновой датчик для временной защиты или защиты передвижных объектов.

ХАРАКТЕРИСТИКИ:

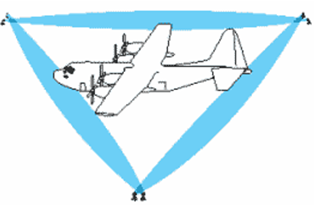

Модель M.I.L PAC 380 (M.I.L PAC 385) является полноценным портативным переносным радиоволновым датчиком, который обеспечивает высокое качество обнаружения и низкий уровень ложных срабатываний. Уникальные схемные решения, высокое качество детекции и непревзойденная простота установки делают модель M.I.L PAC 380 (M.I.L PAC 385) идеальной для защиты особо важных нестационарных объектов, таких как грузовые машины, самолеты и т.д.

Запатентованный метод RCO позволяет ограничивать радиус действия прибора. Эта уникальная особенность делает его невосприимчивым к тревогам, вызванным объектами за пределами этого радиуса. Даже если они такие большие, как грузовики и деревья.

В модели M.I.L PAC 380 (M.I.L PAC 385) также применяется запатентованная технология ZRS (Zero-Range Suppression - подавление нулевой области), которая уменьшает амплитуду сигнала от близко расположенных целей.

Обе технологии (RCO и ZRC) существенно уменьшают ложные тревоги от дождя, вибраций, птиц и не изменяют форму и размеры зоны обнаружения. Конструктивно M.I.L PAC 380 (M.I.L PAC 385) размещается на тяжелых регулируемых треногах, которые рекомендуется оснащать балластом из песка или воды для противостояния сильным ветровым нагрузкам.

Передача сигналов и тревог осуществляется с помощью небольших радиопередатчиков на расстоянии до 1 мили (примерно 1600 м).

Зоны обнаружения:

Модель M.I.L PAC 380 обеспечивает зону обнаружения длиной до 61 метра и шириной 7,3 метра. Модель M.I.L PAC 385 обеспечивает зону обнаружения длиной до 122 метров и шириной 6 метров. С помощью технологии RCO можно уменьшить зону обнаружения до 15 и 30 метров соответственно. Угол зоны обнаружения по вертикали и горизонтали составляет порядка 8о для M.I.L PAC 380 и 4о для M.I.L PAC 385. Поэтому высота установки составляет 0,91 - 1,22 метра. Установка на других высотах будет приводить к снижению максимальной дальности действия датчика. Пример зоны обнаружения и использование технологии RCO показан ниже.

Горизонтальная область:



Размеры:

• Дальность действия до 61 метра для M.I.L PAC 380 и 122 метра для M.I.L PAC 385;
• Не реагирует на объекты за пределами выбранного радиуса RCO;
• Технология ZRS позволяет отстроиться от воздействия помех в виде дождя, снега, вибраций и т.д.;
• Исключительно низкое потребление тока;
• Специальная тяжелая тренога для быстрого развертывания;
• Светодиодная индикация работоспособности и результатов диагностики.

Спецификация:

Комплект поставки: трансивер, блок питания BP01-S с аккумулятором, монитор МP01-S с аккумулятором, радиопередатчик с антенной, тренога, кейс для переноски.

Частота 24,125 GHz (США) соответствует F.C.C. Часть 15. Идентификатор CA68H9310B.

Выходная мощность 32 мВт пиковая.

Параметры цели: объект (человек) площадью 0,8 м2, который перемещается пешком, бегом или ползущий на руках и коленях. При специальных настройках возможно обнаружение ползущего по-пластунски человека.

Скорость движения цели - от 60мм/сек до 8 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура -35 C +66 C.

Относительная влажность 0-100%

Напряжение питания постоянного тока от 11.5 VDC до 14 VDC при потребляемом токе 220мА в режиме мультиплексирования и 160 мА без мультиплексирования.

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Масса - 20,5 кг. с треногой.
