INTREPID™  MicroPoint™ II - это новое поколение систем защиты периметра, размещаемых на ограждении. Разработанная компанией Southwest Microwave, система прекрасно подходит для тех объектов, где необходимообеспечить защиту от попыток разрезать ограду или перелезть через неё.Усовершенствованный протокол коммуникаций расширяет возможности взаимодействия модулей системы посредством чувствительного элемента.MicroPoint™ II - одна из лучших в своей отрасли система, размещаемая на ограждении, которая за счет использования современных алгоритмов цифровой обработки сигнала (DSP) позволяет определять место попытки вторжения с точностью до 3-х метров и не реагировать на ложные помехи,создаваемые дождем, ветром или движением транспорта. Наилучшее соотношение сигнал/шум в данной системе, также как и широкий диапазон частот, значительно повышают точность определения места вторжения и минимизируют возможность возникновения ложных срабатываний (FAR/NAR).Максимальная длина охраняемого периметра одним процессорным модулем составляет 400 метров. Система состоит из процессорного модуля MicroPoint™ II и двух чувствительных элементов, закрепленных на полотне ограды или на ее козырьке. После обработки сигналов, поступающих от чувствительных элементов, процессорный модуль предоставляет достаточное количество информации о состоянии системы, передает электропитание и одновременно является каналом связи с другими устройствами. Чувствительный элемент MicroPoint™ определяет вибрации ограждения, обеспечивает легкое подключение модулей периметральной системы, является средой для передачи электропитания и каналом передачи данных.В системе MicroPoint™ II весь периметр разбивается на зоны на программном уровне. Такое построение системы намного эффективнее по цене и может быть адаптировано к уникальным требованиям конкретного объекта.
Являясь частью нового поколения систем семейства INTREPID™, MicroPoint™II идеально совместима с системами MicroTrack™ II (подземной кабельной системой охраны периметра) и MicroWave 330 (цифровыми радиолучевыми датчиками), так как все они используют общий, открытый протокол связи.

ПРИНЦИПЫ ОПРЕДЕЛЕНИЯ МЕСТА ВТОРЖЕНИЯ

Чувствительные элементы MicroPoint™ программно разделяются на участки (cell). Обычно используют 200 участков (cell) на каждые

Для обнаружения, процессор MicroPoint™ посылает импульс по чувствительному элементу, используя принципы времяимпульсной рефлектометрии (Time Domain Reflectrometry). Этот импульс отражается, и если что-то воздействует на ограждение, то указывается

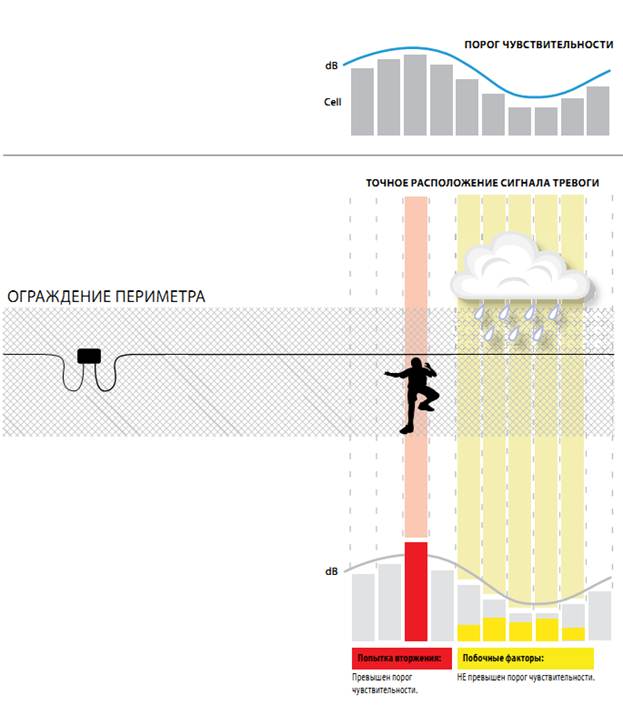

SENSITIVITY LEVELING™
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ
При калибровке системы устанавливаются оптимальные настройки для каждого участка (cell – участок чувствительного элемента длиной 1 метр), принимая во внимание тип ограждения и его характеристики. Таким образом, формируется профиль чувствительности для всей длины периметра и устанавливается порог включения сигнала тревоги.





Когда происходит воздействие на ограждение, полученный от сенсорных элементов сигнал создает образ колебания ограждения. Цифровая обработка сигнала (DSP) измеряет местоположение и форму этого импульса. Микропроцессор может различать сигнал при попытке разрезать ограждение или перелезть его от сигнала, вызванного пробочными факторами (дождь, снег, транспорт). Если воздействие распознается как попытка вторжения и превышает установленный порог чувствительности, включается тревога и определяется точное место вторжения.

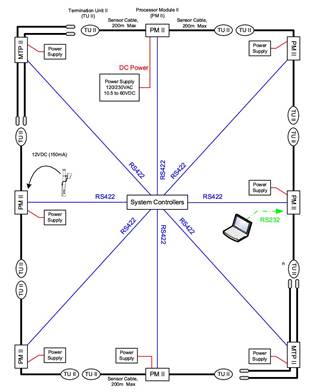

Подключение типа ЗВЕЗДА


Наиболее защищенная структура
Время получения тревоги менее 1 секунды
Каждый сегмент может быть разделен на 400 зон
Требует линии передачи данных и питания для каждого устройства
Каждый РМ II обеспечивает защиту 400м ограждения
Каждый РМ II может подключать к себе до 4-х внешних датчиков типа «сухой контакт»
Каждый РМ II может передавать питание для х внешних датчиков (12В, 150mA)

 Подключения к PM II
DB9 Serial RS232 Plug COM1
RS422 Terminal Block COM2
RS422 Terminal Block COM3
Блок подключения внешних устройств (4 входа на один PM II)
Питание для внешних устройств (12VDC @150mA)
Питание PM II 10.5-60VDC (13 Watts per PM II)

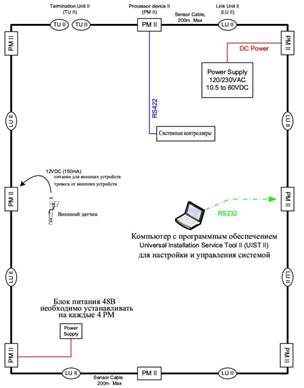

Подключение типа – не замкнутая система с передачей данных по сенсору системы



Минимальная цена стоимости погонного метра сигнализации
Каждый PM II защищает 400м ограждения
Передача питания и данных осуществляется по сенсорному кабелю
Время получения тревоги на контролере менее 1 секунды со всех устройство (при условии количества устройств PM II, ROM8, ROM 16, и AIM II менее 8-ми).
Время получения тревоги на контролере менее 2 секунд со всех устройство (при условии количества устройств PM II, ROM8, ROM 16, и AIM II менее 16-ти).
Каждый РМ II может подключать к себе до 4-х внешних датчиков типа «сухой контакт»
Каждый РМ II может передавать питание для х внешних датчиков (12В, 150mA)

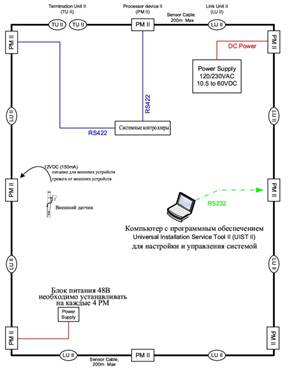

Отказоустойчивая конфигурация


Использует вторичный канал передачи данных для случая выхода из строя основного канала
1064 программные зоны (зависит от контроллера)
Каждый PM II защищает 400м ограждения
Каждый РМ II может подключать к себе до 4-х внешних датчиков типа «сухой контакт»
Каждый РМ II может передавать питание для х внешних датчиков (12В, 150mA)

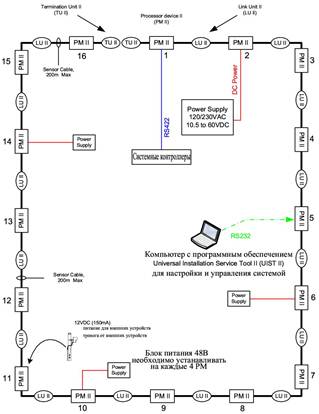

Передача данных по сенсору – состав на 16 PM II


Защита ограждения до 6 400 метров
1064 программные зоны (зависит от контроллера)
Каждый PM II защищает 400м ограждения
Каждый РМ II может подключать к себе до 4-х внешних датчиков типа «сухой контакт»
Каждый РМ II может передавать питание для х внешних датчиков (12В, 150mA)
Время получения тревоги на контролере менее 2,4 секунды со всех устройство (при условии количества устройств PM II, ROM8, ROM 16, и AIM II менее 16-ти).
Процессорный модуль PM II

Каждый процессорный модуль обрабатывает 2 плеча кабеля MicroPoint™ (А и В). Каждое плечо может быть длиной до 200 метров. Оба плеча А и В терминируются либо соединительным модулем, либо оконечным.

Размер: 268х333х108 мм ВШГ

Вес: 1, 81 кг.

Эксплуатационная температура: от -40° C до +70° C

Питание: от 10.5 до 60 VDC @ 13 Ватт (без дополнительных датчиков)

Потребление: 12 VDC @ 580 ma, 24 VDC @ 300 ma и 48 VDC @ 160 ma

Входы: 2 для кабеля MicroPoint™ ( A и B), 4 сухих контакта

Порты: RS232 (1шт), RS422 (2шт)

КАБЕЛЬ MICROPOINT™ (MC-115)

Кабель MicroPoint™ служит чувствительным элементом, средой для передачи данных и электропитания.

Тип MC-115 (Стандартный)

Размер: 4.902 мм в диаметре

Оболочка: Плотный полиэтилен, защищенный от ультрафиолета , черный.

Эксплуатационная температура: от -40° C до +70° C

Минимальный радиус сгибания: 63.5 мм

Размер в упаковке: Вес в упаковке:

100 м 4 кг

220 м 9.1 кг

Тип MC-315 (Бронированный)

Размер: 6.45 мм в диаметре

Оболочка: Плотный полиэтилен, защищенный от ультрафиолета, черный

Эксплуатационная температура: от -40° C до + 70° C

Минимальный радиус сгибания: 63.5 ммРазмер в упаковке    Вес в упаковке
100 м    15 кг
220 м    26 кг

СИСТЕМНЫЕ КОНТРОЛЛЕРЫ

INTREPID™ SYSTEM CONTROLLERS
4 системных контроллера на выбор, дополнительные модули ввода/вывода и доступный SDК позволяют создать масштабируемые решения систем безопасности для любого объекта.

УНИВЕРСАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
НАСТРОЙКИ (UIST II)
Универсальное программное обеспечение настройки (UIST II) отслеживает и графически отображает все параметры датчика - силу сигнала, состояние и всю историю тревог с каждого модуля. Интерфейс настройки подключается к компьютеру по RS232. Автоматический поиск датчиков, их групповая настройка и управление упрощают пуско-наладку системы. Конфигурация системы защищена паролем, что предотвращает несанкционированный доступ. Удаленное управление и настройка доступны по протоколуTCP/IP, даже в момент функционирования системы.

СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ LU II
Соединительные модули устанавливаются в конце кабеля MicroPoint по стороне А и по стороне В, подсоединенного к процессорному модулю (PM). Они согласуют процесс обнаружения вторжения и обеспечивают передачу питания и данных между процессорными модулями.

Размер: 268x333x108 мм ВШГ
Вес: 1.59 кг
Эксплуатационная температура: от -40° C до + 70° C
Входы: 2 кабеля MicroPoint™

ОКОНЕЧНЫЙ МОДУЛЬ II (TU II)
Оконечные модули применяются при использовании не замкнутой схемы конфигурации системы охраны периметра.

Размер: 133x64x76 мм ВШГ

Вес: 0.45 кг

Эксплуатационная температура: от -40° C до + 70° C

Входы: 1 кабель MicroPoint™

АКСЕССУАРЫ
Блок питания повышенной мощности
Модуль сращивания для чувствительного элемента
