MicroPoint Cable-система охраны периметра
|
INTREPID Perimeter Security Systems MicroPoint Cable.
Новое поколение периметральных систем защиты.
 INTREPID MicroPoint Cable базируется на виброчувствительной кабельной технологии, которая фиксирует колебания забора и определяет местонахождение колебания с точностью до 3-х метров. Определить точное местоположение вторжения (попытки разрезать или перелезть через забор) позволяет уникальный алгоритм обработки цифрового сигнала. При этом полностью игнорируются фоновые помехи: вибрации вызванные погодными условиями (ветер, дождь), а так же тяжелыми транспортными средствами.
Особенности нового поколения периметральных систем защиты:
- Универсальный кабель, который одновременно является виброчувствительным детектором, средой передачи данных и энергопитания.
- Определение места вторжения с точностью до 3-х метров.
- Специальные технологии позволяют калибровать чувствительность каждого метра кабеля.
- Количество и размеры зон задаются программно, и могут быть расположены на любом участке кабеля.

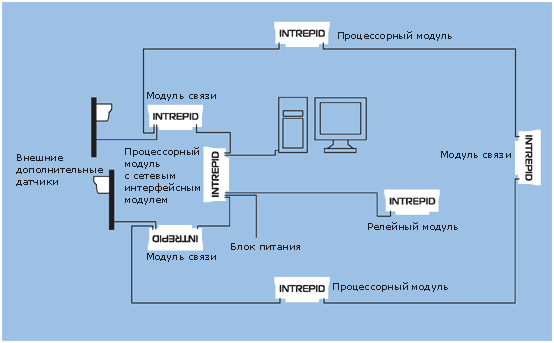

Типовая конфигурация системы:
Главные компоненты системы:
- Процессорный модуль (Processor Module)
Обеспечивает систему информацией для обработки сигнала, распределяет энергопитание и организовывает сеть передачи данных. Один ПМ обслуживает два участка по 200 метров, подсоединенные с двух разных концов. При необходимости, к нему возможно подключение внешних датчиков.
- Кабель (Micropoint cable)
Используется для связи всех компонентов системы, обеспечивая передачу электропитания, передачу управляющих и тревожных сигналов и, собственно, как датчик обнаружения вторжения.
Используется для объединения Процессорных модулей при организации протяженных линий защиты периметра. К нему также возможно подключение внешних датчиков.
- Сетевой интерфейсный модуль (NIM)
Этот модуль обеспечивает подключение внешних устройств по RS232 и RS422/RS485 интерфейсам (компьютер, модем и т.д.) и имеет часы реального времени. Он включается в любой Процессорный модуль.
- Релейный модуль (Relay Module)
Обеспечивает НО и НЗ релейные контакты и аналоговые каналы для подключения внешних устройств (контрольных панелей, поворотных видеокамер, шлагбаумов и т.д.). Подключается к сетевому интерфейсному модулю через RS485.

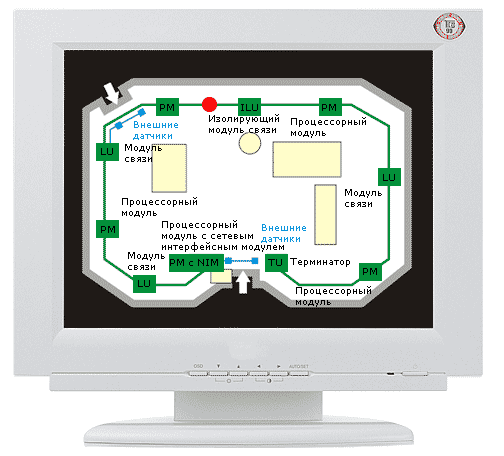

ПО с графическим интерфейсом плана периметра визуально указывает сотруднику СБ место сработки детектора. Это существенно уменьшает время принятия решения и снижает нагрузку с оператора охраны.
Дополнительные преимущества системы:
К модулям можно подключать как дополнительные тревожные датчики, так и исполнительные устройства (ворота, шлагбаумы и т.д.);
Существует возможность деактивировать участки кабеля, проходящего под воротами или через здания;
Калибровка чувствительности, учитывающей изменения в механических характеристиках ограждений;
Для предварительной оценки обстановки в месте сработки тревоги можно подключать поворотные камеры с автоматическим наведением и фокусировкой. Заводятся непосредственно на релейные модули и не требуют промежуточных устройств;
Интеграция с другими контрольными панелями и станциями мониторинга;
Простота обслуживания за счет легкости выявления неисправности;
Возможность удаленной диагностики и настройки системы, в т.ч. специалистами компании-инсталлятора.

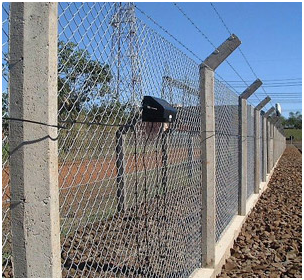

Типовое исполнение на заборе:
|
