MicroTrack-система охраны периметра
Периметральная система охраны "MicroTrak"

Microtrack
Подземная Система Охраны Внешних Периметров



Новая система  с подземными сенсорными кабелями предназначена для охраны внешних периметров. Система МайкроТрек является наиболее совершенной системой этого класса. Это первая система с подземными сенсорными кабелями, которая реально адаптируется к условиям объекта. Она не только обнаруживает нарушителя, но и определяет место его положения. Эта патентованная система является первой периметральной охранной системой, использующей широкополосную технологию Частотного Сдвига и Фазово-Кодовой Модуляции (ЧС/ФКМ).

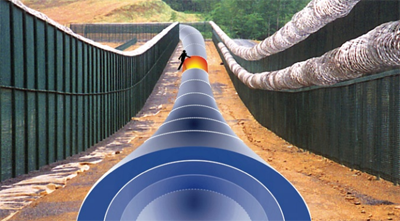

Система МайкроТрек – это новейшее изделие семейства Intrepid фирмы SouthWest Microwave предназначенное для охраны внешних периметров. Аналогично системе MicroPoint, новая система использует технологии задания уровня чувствительности и свободного форматирования зон охраны. Система МайкроТрек точно следует неровностям почвы, приспособляясь к изменениям высоты или горизонтальным поворотам линии периметра. Система обеспечивает большую объемную зону чувствительности или невидимое детектирующее поле (Рис. 1) и работает в сложных климатических условиях с очень высокой вероятностью обнаружения и низкой вероятностью ложных тревог. Система МайкроТрек использует технологию Много-Сегментного Анализа Цели (МСАЦ) – новую концепцию, позволяющую разделить сенсорный кабель на короткие ячейки длиной 2 метра, которые независимо адаптируются к условиям объекта и индивидуально анализируются. В системе МайкроТрек преодолены многие недостатки, свойственные подземным охранным системам предыдущих поколений.

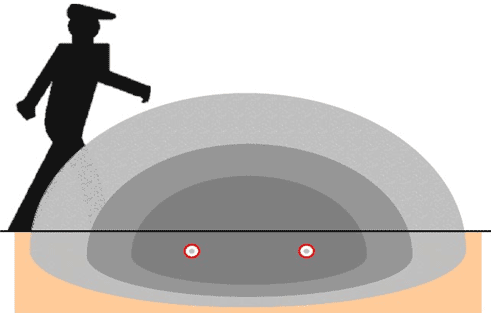

Объемное чувствительное поле системы МайкроТрек



Применение Охранной Системы МайкроТрек

Система МайкроТрек используется для обнаружения нарушителя, пересекающего границу охраняемого объекта. Обычно система устанавливается внутри территории объекта вблизи периметральной ограды или стены. На объектах с высокой степенью безопасности, где используется двойная периметральная ограда (или стена), система МайкроТрек обычно устанавливается между двумя оградами.

Систему МайкроТрек можно устанавливать и на открытых участках периметров, где по эстетическим соображениям устанавливаются только невысокие орнаментальные ограды, ограничивающие доступ посторонним людям и также крупным животным, и служащие для снижения вероятности ложной тревоги.

Некоторые типовые применения системы:

  • Военные объекты
  • Стоянки авиационной техники
  • Правительственные объекты
  • Атомные электростанции
  • Электрические подстанции
  • Складские площадки
  • Фармацевтические производства
  • Тюрьмы
  • Коммерческие аэропорты
  • Престижные жилые дома
  • Объекты нефтегазового сектора
  • Исследовательские центры
  • Банковские и компьютерные центры
  • Стоянки автотранспорта
  • Объекты связи
  • Пограничные переходыПе

Характеристики Системы МайкроТрек

Система МайкроТрек состоит из электронного Процессора и одного или двух комплектов подземных сенсорных кабелей. Детектирующее поле формируется вокруг каждого комплекта сенсорных кабелей, каждый из которых может иметь максимальную длину 200 метров. Т.о. один комплект системы защищает периметр протяженностью до 400 метров. Сенсорные кабели устанавливаются в грунт, укладываются в асфальт, бетон или другие почвы. Процессор МайкроТрек использует широкополосную технологию Частотного Сдвига и Фазово-Кодовой Модуляции (ЧС/ФКМ), чтобы формировать объемное детектирующее поле вдоль сенсорных кабелей. Такая технология обеспечивает исключительно высокую вероятность обнаружения более низкую частоту ложных срабатываний по сравнению с другими системами аналогичного назначения. Система МайкроТрек предназначена для обнаружения нарушителя, преодолевающего охраняемый периметр шагом, бегом, ползком, перекатыванием или прыжками. Система позволяет определять точку вторжения с точностью примерно 3 метра. Система сохраняет работоспособность в неблагоприятных и изменяющихся погодных условиях – при дожде, ветре, снеге и граде, тумане, песчаных бурях и сейсмических явлениях. Процессор передает многочастотный радиосигнал по одному из двух параллельных кабелей, который выполняет роль передающей антенны, излучающей энергию вдоль всей длины кабеля. Второй сенсорный кабель действует как приемная антенна и передает данные о регистрируемом сигнале на Процессор. В результате такого процесса формируется поверхностная электромагнитная волна, распространяющаяся над поверхностью земли вдоль кабелей. Нарушитель, пересекающий барьер, изменяет параметры поверхностной волны, что приводит к изменениям сигнала в приемном кабеле. Процессор анализирует фазу и амплитуду принимаемого сигнала, сравнивая его с передаваемым сигналом. Если регистрируемые изменения соответствуют сигналу от реального нарушителя, то Процессор генерирует сигнал Тревоги.

Отличительные Особенности и Преимущества Системы МайкроТрек



Система МайкроТрек обеспечивает комбинацию характеристик и преимуществ, недостижимых в других системах для охраны внешних периметров.

Среди отличительных особенностей системы:

  • Невидимое чувствительное поле – скрытная установка системы
  • Широкая зона обнаружения – объемно-чувствительная и высокоэффективная система обнаружения
  • Точное следование профилю грунта – огибание контура периметра
  • Определение места вторжения – возможность обнаружения нарушителя в любой точке зоны охраны
  • Задание уровня чувствительности – сенсор точно адаптируется к условиям объекта, поэтому чувствительность системы однородна вдоль всей длины сенсорного кабеля
  • Свободное форматирование зон – каждая пара сенсорных кабелей длиной 210 метров может быть разбит на 100 зон, что составляет примерно 200 зон на один Процессор
  • Дистанционная диагностика по сети – для быстрого устранения проблем и уменьшения стоимости обслуживания
  • Однородный сенсорный кабель – для упрощения ремонта
  • Разъемы, устанавливаемые на фабрике – для повышения надежности и избежания полевых операций по монтажу разъемов
  • Конфигурация сенсорного кабеля – меньшее количество компонентов для упрощения монтажа и конфигурирования



Сравнение с Подземными Кабельными Системами

Предыдущего Поколения



Уникальная конструкция системы МайкроТрек обеспечивает существенные  преимущества в эффективности по сравнению с другими системами и позволяет преодолеть ряд ограничений, характерных для других систем с подземными сенсорными кабелями. Некоторые из этих преимуществ значительно влияют на характеристики системы, другие позволяют расширить область применений оборудования, а третьи упрощают процессы монтажа и настройки, снижая общую стоимость системы



Система МайкроТрек

Система с подземными Сенсорными Кабелями предыдущих поколений

Зоны охраны периметра

Протяженность зоны охраны не привязана к сенсорному кабелю. До 100 отдельных зон на сенсорный кабель или до 200 зон на один Процессор

Фиксированная длина зоны охраны – одна зона на один сенсорный кабель

Локализация нарушителя

Определение положения нарушителя с точностью до 3 метров

Определение положения нарушителя с точностью до длины отдельной зоны, обычно 100…200 метров

Требования к почве

Сенсорные кабели устанавливаются в любом грунте без модификации системы

Сенсорные кабели монтируются только в одном типе грунта или требуется изменение параметров системы

Возможность компенсации параметров грунта

Автоматическая адаптация к реальным условиям на объекте вдоль всего сенсорного кабеля – 100 отдельных ячеек на один комплект сенсора, каждая настраивается индивидуально.

Общая настройка для всего сенсорного кабеля.

Необходимость регулировки глубины сенсорного кабеля

Не требуется

Глубина установки сенсорного кабеля зависит от типа грунта

Необходимость полевой сборки сенсорного кабеля

В полевых условиях монтируются только концевые блоки кабелей

Требуется полевая установка нескольких ВЧ разъемов, что влияет на целостность системы

Установка порога

Порог срабатывания устанавливается индивидуально для каждой ячейки (длиной 2 метра).

Установка единого порога срабатывания для всей зоны.

Вероятность обнаружения нарушителя

Высокая

От Средней до Высокой

Вероятность ложной тревоги

Очень низкая

Средняя

Дистанционная диагностика

Полный дистанционный контроль

Ограниченная

Ремонт сенсорного кабеля

Однородный кабель – простота ремонта

Неоднородный кабель требует согласующую секцию для ремонта

Разъемы

Отсутствие разъемов, монтируемых в полевых условиях – все разъемы устанавливаются на фабрике

Разъемы монтируются в полевых условиях – влияние на надежность системы
